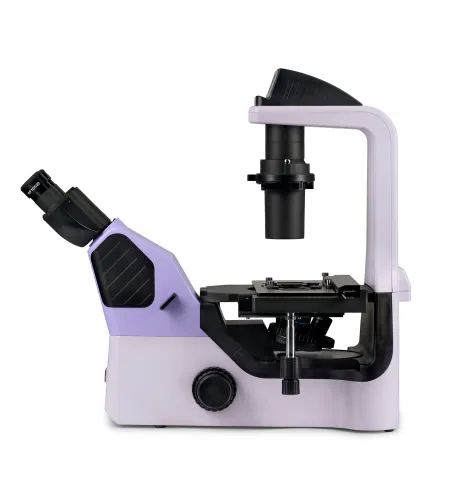

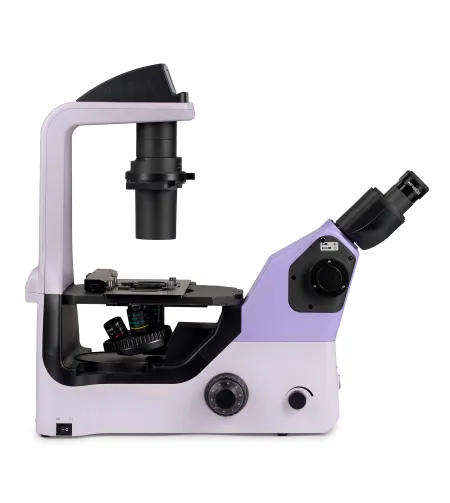

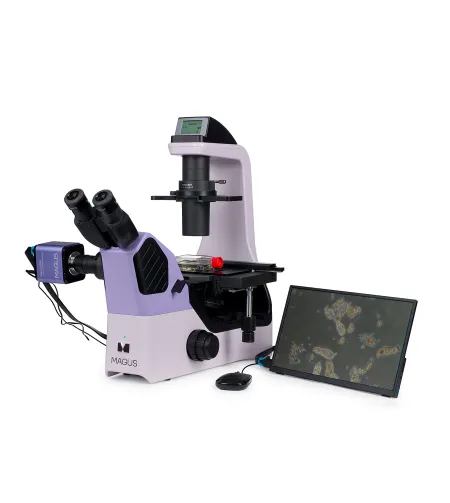

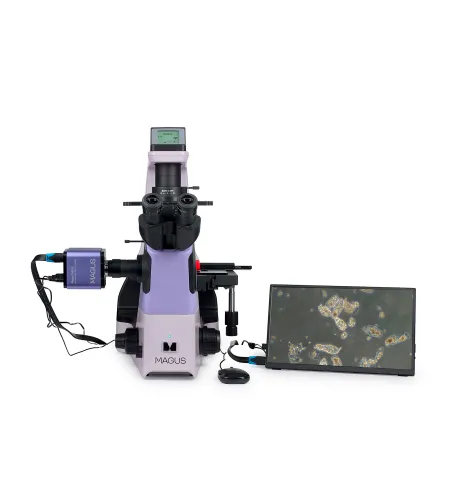

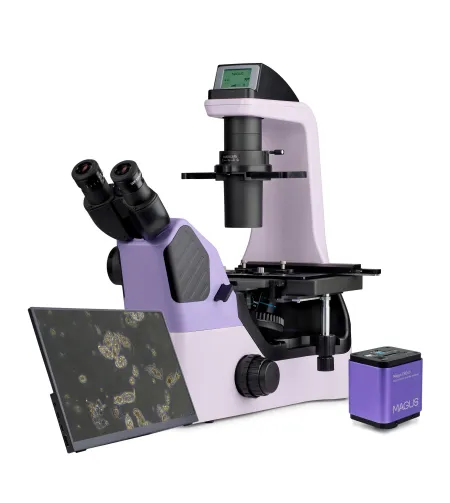

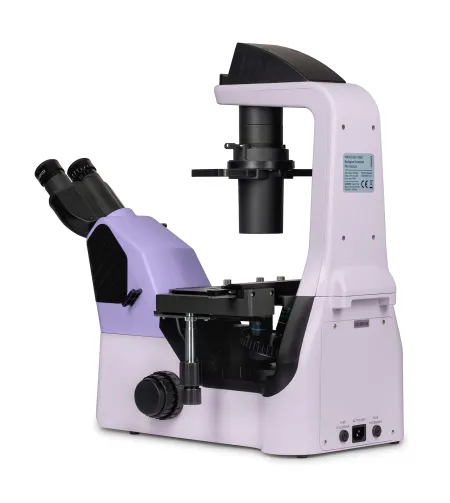

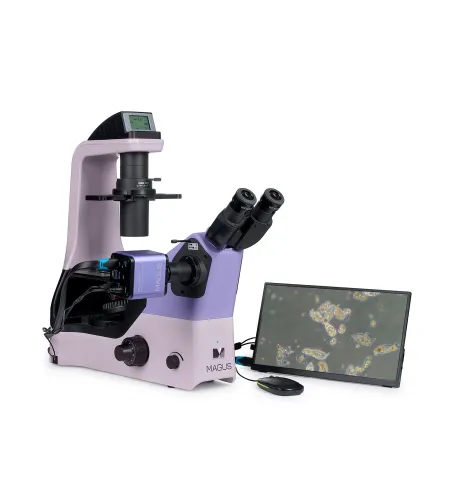

MAGUS Bio VD360 LCD bioloģiskais invertētais digitālais mikroskops

Pētniecības līmeņa mikroskops. Mikroskops ir paredzēts šķidru nogulsnējumu, šūnu koloniju, dzīvotspējīgu šūnu, audu kultūru un citu krāsotu un nekrāsotu paraugu izpētei laboratorijas stikla izstrādājumos. Mikroskopa apgrieztā konstrukcija ietver Petri trauku, daudzšķēlumu trauku, pudeļu, rullpudeļu un kolbu izmantošanu līdz 75 mm ar apakšas biezumu 1,2 mm. Mikroskops izmanto īpašus objektīvus, lai strādātu ar šādiem stikla traukiem. Noņemot kondensatoru, var novērot šūnu kultūras Petri traukos vai cilindriskās kolbās līdz 187 mm augstumā. Mikroskops ir aprīkots ar 8MP kameru un trīs video saskarnēm: HDMI, USB 3.0 un Wi-Fi. To var vienlaicīgi pievienot vairākiem ierīcēm: monitoram, klēpjdatoram un galddatoram. Kamera tiek uzstādīta uz mikroskopa, izmantojot 0,5x vai 1x adapteri, kas ir iekļauts mikroskopa komplektācijā. Adapteris tiek izvēlēts, pamatojoties uz uzdevumiem, kas jārisina. 0,5x adapteris paplašina redzes lauku, kamēr 1x adapteris pārnes attēlu "kā ir", nogriežot malas, bet katra detaļa sensora ir lielāka. Programmatūra papildina sistēmu ar analīzes un dokumentācijas funkcijām. Monitors digitālajā mikroskopā ir ar 4K izšķirtspēju. Novērojumi tiek veikti caur pagaismojumu, izmantojot spožu lauku, fāzu kontrasta un reljefa kontrasta paņēmienus. Pēc izvēles pieejamās komponentes ļaus izmantot Hofmana modulācijas kontrasta paņēmienus. Mikroskops tiek izmantots pētniecībā medicīnā, farmakoloģijā, bioloģijā un viroloģijā.

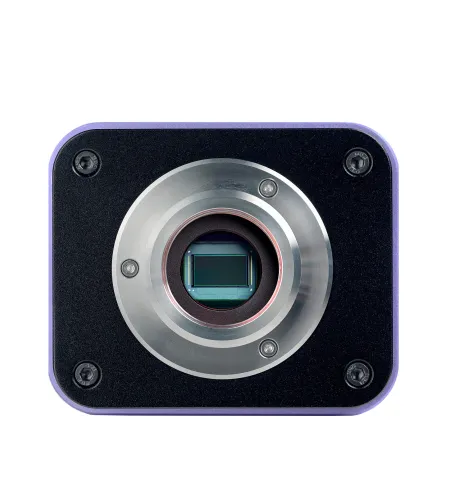

Digitālā kamera

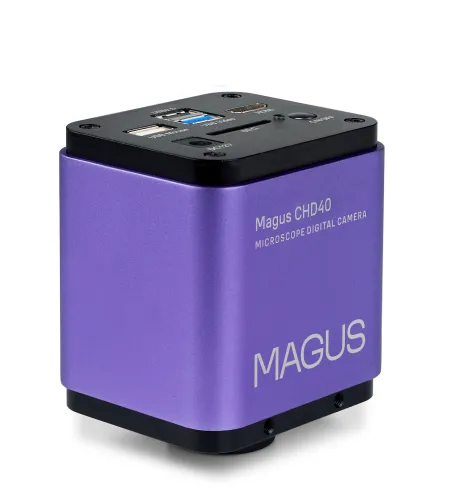

MAGUS CHD40 ir digitālā HDMI kamera ar trīs video saskarnēm un automātisku pārslēgšanos starp 4K un Full HD atkarībā no monitora izšķirtspējas. Kamera ir aprīkota ar 8MP sensoru un sniedz reālistisku attēlu 4K izšķirtspējā (3840x2160 pikseļi), kad tā ir pievienota caur HDMI vai USB 3.0. Kad tiek pievienota caur Wi-Fi, attēla izšķirtspēja ir Full HD (1920x1080 pikseļi). Kamera izmanto HDMI interfeisu, lai tieši pieslēgtos televizoram, monitoram vai projektoram. Šajā režīmā kamera darbojas autonomi bez datora. HDMI interfeiss nodrošina augstu un stabilu pārraides ātrumu no kameras uz ārējo ekrānu. Savienojums ar datoru tiek veikts caur Wi-Fi vai USB 3.0. Video tiek ierakstīts ar 30 fps. Kamera apvieno augstu FPS un lielu joslas platumu HDMI, tādēļ video ir spilgti, bez aizkaves vai rāmju trūkuma. Maksimālās izšķirtspējas attēls ir labi detalizēts, kustīgie objekti ir redzami bez jebkādiem defektiem, un objektu kustība tiek attēlota bez aizkaves.

Monitors

MAGUS MCD40 monitors ir paredzēts MAGUS mikroskopa vizualizācijas sistēmas izmantošanai. Tas savienojas ar uz mikroskopa uzstādīto kameru, lai attēlotu attēlu reāllaikā. Tas ir saderīgs ar MAGUS HDMI kamerām, kas darbojas 4K izšķirtspējā. Ekrāna diagonāle ir 13,3 collas. IPS sensors nodrošina spilgtu attēlu ar plašu skata leņķi: skatoties uz monitoru leņķī, nav krāsu kropļojumu. Displeju var novietot uz saliekamas statnes uz galda vai uzstādīt tieši uz kameras, kas lietotājam ir ērtāk.

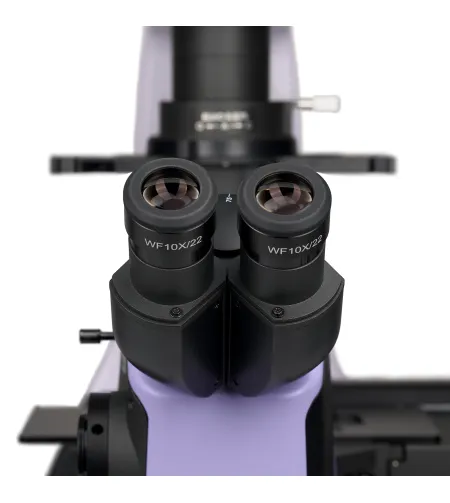

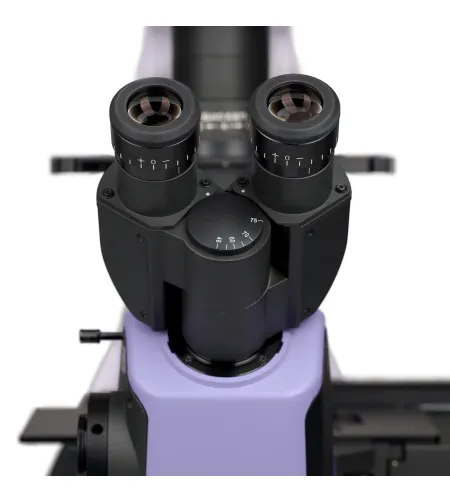

Mikroskopa galviņa

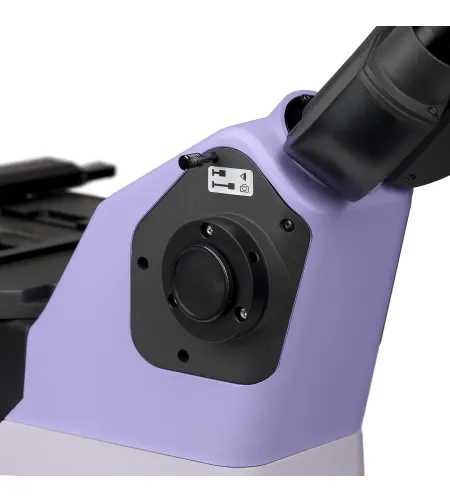

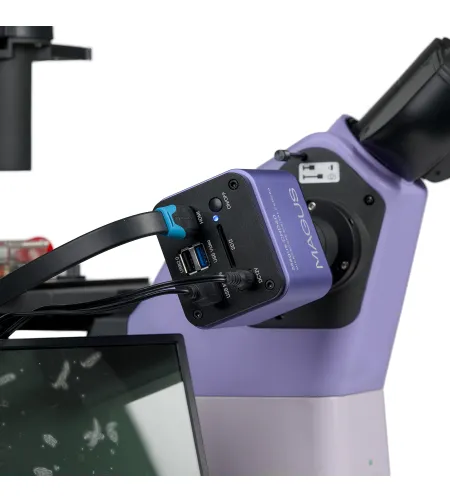

Binokulāra, ar bezgalības korekcijām optiku. Digitālā kamera ir uzstādīta uz kameras porta mikroskopa galviņā. Gaismas sadalīšanas attiecība ir 100/0 vai 0/100. Slots ar aizbāzni ir paredzēts reljefa kontrasta slīdņa uzstādīšanai.

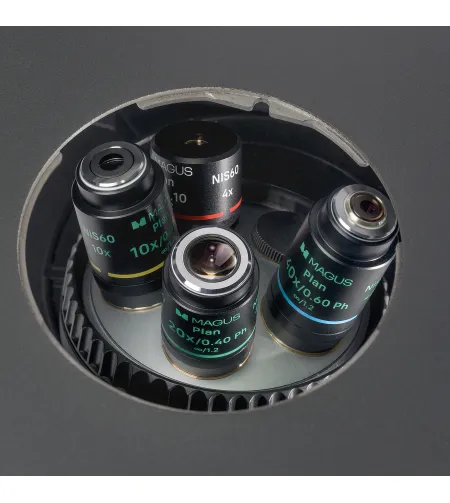

Rotācijas deguns

Kodēts, pieciem objektīviem. Papildu objektīvs var tikt arī uzstādīts brīvajā slotā, lai sasniegtu papildu palielināšanu.

Objektīvi

Bezgalības korekcijas plāna akromātiskie objektīvi ar pagarinātu darbības attālumu ir pielāgoti trauka apakšas biezumam 1,2 mm. Parfokālais attālums ir 60 mm. 4x objektīvi tiek izmantoti spoža lauka tehnikai. 10x, 20x un 40x objektīvi ir fāzu objektīvi, kas atšķiras no 4x objektīviem ar fāzu gredzenu izejas zīlītes plaknē. Šie objektīvi ir paredzēti fāzu kontrasta novērojumiem, bet tie ir piemēroti arī spoža lauka un reljefa kontrasta paņēmieniem.

Krāsotā/velt\\u0101sla\\u0101jas ērtam \\u0101jas maiņas laikā

Dažāda palielinājuma objektīvi pārraida gaismu ar dažādu intensitāti, tāpēc ikreiz, mainot objektīvus, gaismas spilgtums ir jāpielāgo. Pārslēgšanās no augstākas uz zemāka palielinājuma objektīvu izraisa acs nogurumu, jo attēla spilgtums okulāros strauji palielinās. MAGUS Bio VD360, kas aprīkots ar inteliģentu spilgtuma kontroli, atrisina šo problēmu. Mikroskops atceras spilgtumu katram objektīvam, ko lietotājs izvēlējies, un automātiski nosaka šo spilgtumu, pagriežot degunu. Gudra kontrole samazina laiku, kas nepieciešams spilgtuma pielāgošanai. MAGUS Bio VD360 LCD palielina lietotāja komfortu un ietaupa laiku, pat ja dotais darbs prasa biežu palielinājuma maiņu.

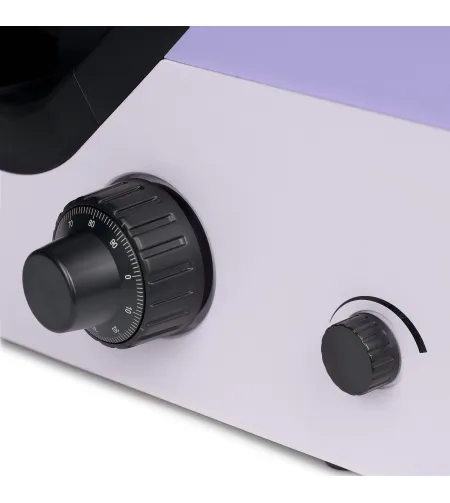

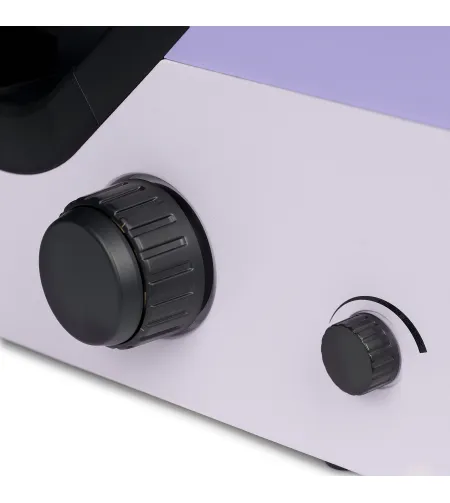

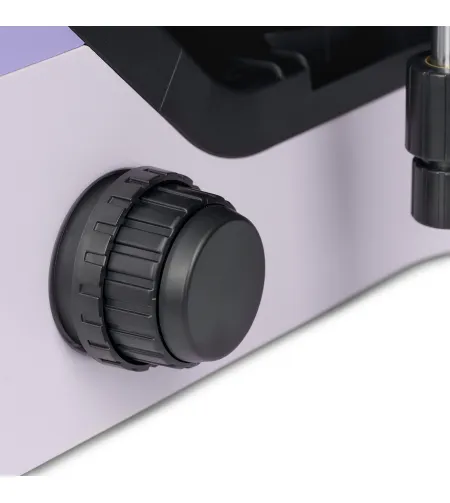

Fokusēšanas mehānisms

Mikroskops aprīkots ar zemā novietotām koaksiālām rupjas un precīzas fokusēšanas pogām. Pētnieks var novietot rokas uz galda, ieņemt ērtu stāvokli pie mikroskopa. Gredzens labajā pusē pielāgo rupjas fokusēšanas kustības spriegumu. Lietotājs pielāgo komfortablu spriegumu darbam.

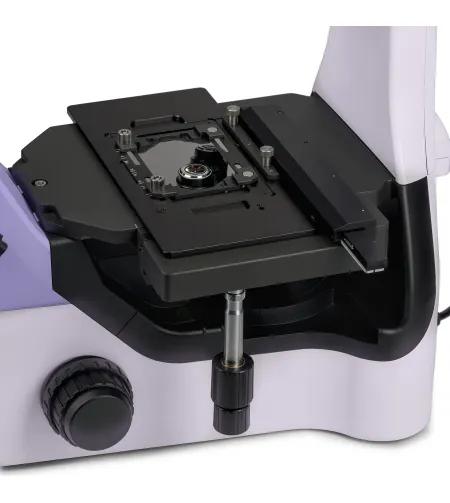

Objektu galds

Objektu galds ir fiksēts. Objekta galda tiek uzstādīts īpašs mehānisms, kas pārvieto laboratorijas stikla izstrādājumus divos savstarpēji perpendikulāros virzienos. Objektu gluda un plastiska kustība palielina pētījuma precizitāti: neviens parauga fragments nepamanīs. Garais objektu galda vadības rokturis nodrošina lietotāja ērtību: roka balstās uz galda bez spriedzes. Mikroskopa komplektā ietilpst universāls trauku turētājs.

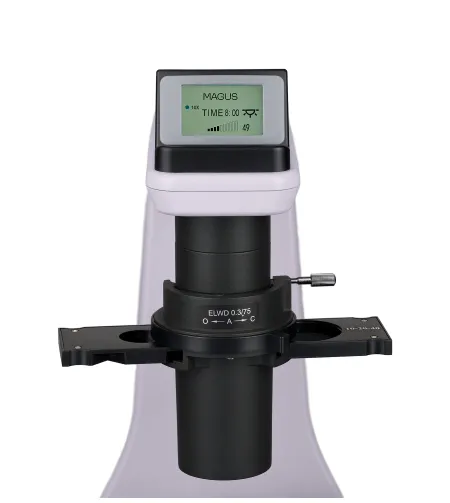

Kondensators

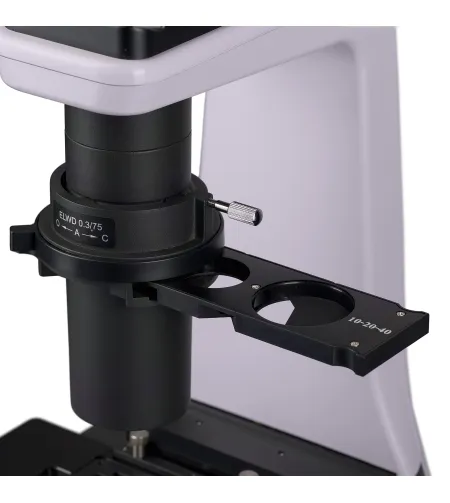

Kondensatoram ir 0,3 NA un darbības attālums 75 mm. Kondensatora slotā tiek uzstādīts fāzu kontrasta slīdnis vai reljefa kontrasta slīdnis ar sektora diafragmu. Fāzu kontrasta slīdnis ir plāksne ar trim caurumiem. Vienam caurumam ir fāzu ievietojums 10x, 20x un 40x objektīviem, savukārt pārējie divi ir paredzēti spoža lauka novērojumiem. Slīdņa gredzena diafragma ir saskaņota ar objektīva fāzu gredzenu, izmantojot centrēšanas teleskopu. Reljefa kontrasta slīdnis ar sektora diafragmu ir arī plāksne ar trim caurumiem. Reljefa kontrasta mikroskopija tiek iespiesta, iegūstot sektora diafragmu optiskajā ceļā un novietojot slīdni mikroskopa galvas slotā pozīcijā, kas atbilst izmantotajam objektīvam. Zaļais filtrs (ND6), kad to ievieto slotā ar sektora diafragmu, noņem krāsu oreolus vērojamo struktūru malās. Slīdņa brīvie caurumi ir paredzēti spoža lauka novērojumiem: viens 4x objektīvam un otrs 10x, 20x un 40x objektīviem.

Gaismas avots

3W LED nodrošina spilgtu paraugu apgaismojumu, kas ir pietiekams visām mikroskopa pieejamajām tehnikām un objektīviem. Krāsu temperatūra nemainās, kad pielāgojat spilgtumu. LED kalpošanas laiks ir 50 000 stundas.

LCD ekrāns stāvokļa attēlošanai

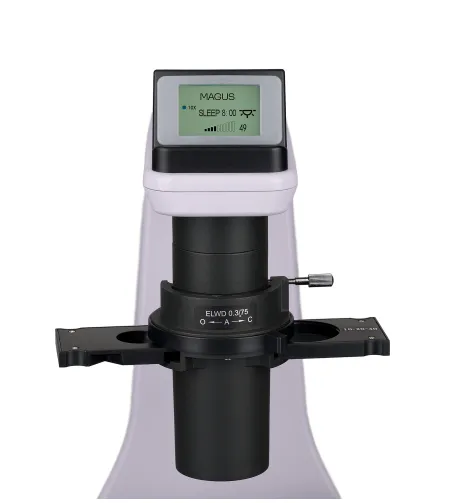

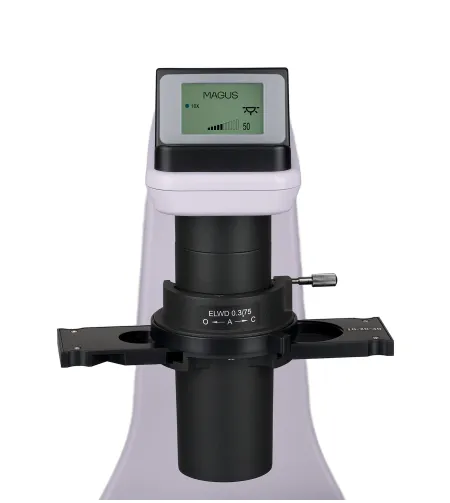

Pamatnē iebūvētais LCD ekrāns attēlo objektīva palielinājumu, gaismas avota spilgtumu un darbības režīmu (Miega, Eko). Ekrāns un vienīgais rokturis ļauj lietotājam pielāgot spilgtumu, bloķēt pielāgošanu, iestatīt miega režīmu un automātiskās izslēgšanas taimeri.

Ergonomisks dizains

Fiziska diskomforta izraisa nogurumu un samazina produktivitāti. Mikroskopa ergonomiskais dizains spēlē svarīgu lomu ikdienas zinātniskās pētniecībā. MAGUS Bio VD360 LCD nodrošina lietotāja ērtību darba laikā. Mikroskopa galva ir novietota ergonomiskā leņķī, lai jūsu mugura un kakls nenogurtu. Pateicoties zemam un kompaktam objektu galdam, lietotājam ir ērtāk manipulēt ar paraugu un strādāt ar laboratorijas stikla izstrādājumiem. Ilgais kustību mehānisma rokturis nodrošina, ka jums nevajag pacelt roku no galda, lai kontrolētu mikroskopu vai mainītu ērtu pozīciju. Fokusēšanas pogas ir novietotas korpusa apakšā. Lietotājam nav nepieciešams nospriegot rokas. Pateicoties vienmērīgai mehānisma kustībai, lietotājs var bez piepūles fokusēties uz objektu.

Piederumi

Ir piederumu līnija, kas speciāli izstrādāta šim mikroskopam. Papildu objektīvi bez fāzu gredzeniem nodrošina optimālu attēla kvalitāti, strādājot spoža laukā. Okulāri paplašina mikroskopa palielinājuma diapazonu. Papildu okulāri palīdzēs izmantot pilnu potenciālu objektīvam, kas tiek izmantots biežāk. Fāzu kontrasta ierīce ar plāna daļēji apohromātiskiem objektīviem ir piemērota fundamentāliem un aplikatīviem pētījumiem. Plāna daļēji apohromātiski objektīvi nodrošina augstu aberācijas korekcijas pakāpi, ražojot skaidrus, spilgtus un augstas kontrasta attēlus. Hofmana modulācijas kontrasts ļauj novērot smalkas detaļas dzīvās paraugās ar augstu kontrastu un bez oreoliem, ļaujot novērot dinamiskos procesus reāllaikā. Kalibrēšanas slīdnis tiek izmantots objektu mērīšanai un var būt kombinēts ar okulāru, kas aprīkots ar skalu, vai ar kameras programmatūru. Trauku turētāji un galda ieliktņi tiek izmantoti dažādu veidu un izmēru kultūras butilku ērtai uzstādīšanai uz mikroskopa.

Alternatīvie modeļi

MAGUS Bio VD360 LCD ir alternatīva šādiem modeļiem: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Mikroskopa īpašības:

• Krāsotu un nekrāsotu objektu pētniecība laboratorijas stikla traukā: Petri traukos, kolbās, plāksnēs, darbs ar stikla traukiem līdz 187 mm augstumā
• Mikroskopijas paņēmieni – spožs lauks, fāzu kontrasts un reljefa kontrasts; ar izvēles piederumiem – Hofmana modulācijas kontrasts.
• Kodēts rotācijas deguns: Gaismas avota spilgtums automātiski tiek iestatīts atkarībā no izvēlētā objektīva
• Binokulāra galviņa ar sānu cauruli digitālās kameras montāžai; 100/0 vai 0/100 gaismas dalīšana
• Caurspīdīgas gaismas apgaismotājs: enerģiju taupošs 3W LED ar mūžu līdz 50 000 stundām
• Kondensators ar slotu slīdņu uzstādīšanai; fāzu kontrasta slīdnis iekļauts, fāzes gredzeni ir centrēti
• Gudra apgaismojuma kontroles sistēma: automātiska spilgtuma izvēle, aptumšošanas bloķēšana, taimeris automātiskai izslēgšanai, LCD stāvokļa displejs
• Galds ar stikla izstrādājumu kustību pa X un Y asīm, iekļauts universāls trauku turētājs, garš galda vadības rokturis nodrošina lietotāja ērtību darba laikā

Kameras īpašības:

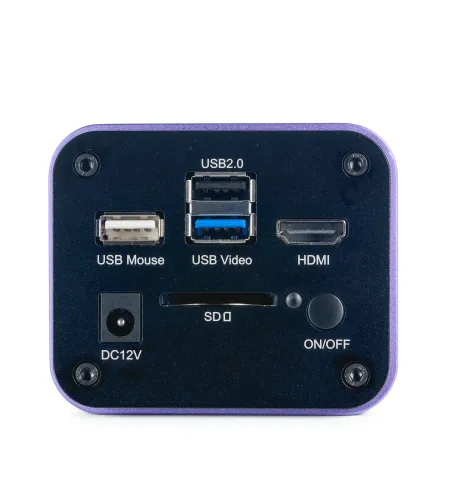

• Kamera darbojas autonomi bez pievienošanas datoram un izmanto HDMI interfeisu. Var pieslēgt datoram, izmantojot Wi-Fi un USB3.0 interfeisu
• Automātiska pārslēgšanās starp 4K un Full HD atkarībā no monitora izšķirtspējas
• 30fps ar jebkuru video izejas saskarni, lai novērotu kustīgus objektus, ierakstītu video un pārvietotu paraugu, bez aizkaves vai pārtraukumiem
• SONY Exmor/Starvis krāsains CMOS sensors ar apgaismojumu nodrošina zemu trokšņu līmeni un augstu gaismas jutību pat vājā apgaismojumā. Jūs iegūsiet skaidrākus, spilgtākus un krāsu piesātinātus attēlus
• Programmatūra ar fotogrāfiju, video ieraksta, rediģēšanas un ārējā monitora attēlojuma funkcijām, kā arī lineāro un leņķa mērīšanu

Monitora īpašības:

• 4K izšķirtspēja sniedz ļoti detalizētus, skaidrus un reālistiskus attēlus
• IPS sensors nodrošina spilgtu un piesātinātu attēlu ar plašu vertikālo un horizontālo skata leņķi
• Var tikt uzstādīts uz kameras vai uz galda atbilstoši lietotāja vēlmēm

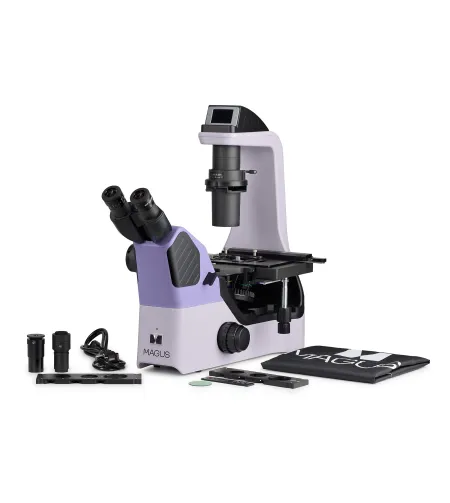

Komplekts:

• MAGUS CHD40 digitālā kamera (digitālā kamera, HDMI kabelis (1.5m), USB 3.0 kabelis (2m), USB pele, 32GB SD atmiņas karte, 12V/1A (Euro) strāvas adapteris, USB zibatmiņa ar draiveriem un programmatūru, lietotāja rokasgrāmata un garantijas karte)
• MAGUS MCD40 LCD monitors
• Stative ar iebūvēto strāvas padevi, caurspīdīgās gaismas avotu, fokusēšanas mehānismu, objektu galdu, kondensora stiprinājumu un rotācijas degunu
• Kondensators ar slīdņa slotu
• Binokulāra mikroskopa galviņa ar sānu kameras portu
• Plāna akromātiskais objektīvs Plan 4x/0.10 ∞/1.2 WD 30mm, parfokālais attālums: 60mm
• Plāna akromātiskais objektīvs Plan 10х/0.25 fāze ∞/1.2 WD 10.2mm, parfokālais attālums: 60mm
• Plāna akromātiskais objektīvs Plan 20х/0.40 fāze ∞/1.2 WD 12mm, parfokālais attālums: 60mm
• Plāna akromātiskais objektīvs Plan 40х/0.60 fāze ∞/1.2 WD 2.2mm, parfokālais attālums: 60mm
• 10х/22mm okulārs ar ilgu acu attālumu un dioptriju pielāgošanu (2 gab.)
• Acu kausiņš (2 gab.)
• Centrēšanas teleskops
• Fāzu kontrasta slīdnis ar centrējiem fāzu gredzeniem
• Reljefa kontrasta ierīce
• Zaļš filtrs
• Universāls trauku turētājs
• 0.5x C-monta adapteris
• 1x C-monta adapteris
• Mikroskopa strāvas vads
• Putekļu vāks
• Lietotāja rokasgrāmata un garantijas karte

Pēc pieprasījuma pieejamie produkti:

• Plāna akromātiskais objektīvs Plan 10х/0.25 ∞/1.2 WD 10.2mm, parfokālais attālums: 60mm
• Plāna akromātiskais objektīvs Plan 20х/0.40 ∞/1.2 WD 4mm, parfokālais attālums: 60mm
• Plāna akromātiskais objektīvs Plan 40х/0.60 ∞/1.2 WD 2.2mm, parfokālais attālums: 60mm
• 10х/22mm okulārs ar skalu
• 10x/22mm okulārs ar centra lauka indikatoru
• 10x/22mm okulārs ar tīkliņu
• 12.5х/16mm okulārs (2 gab.)
• 15х/16mm okulārs (2 gab.)
• 20х/12mm okulārs (2 gab.)
• 30х/8mm okulārs (2 gab.)
• Fāzu kontrasta ierīce: fāzu kontrasta slīdņi, plāna daļēji apohromātisko fāzu objektīvu komplekts
• Hofmana modulācijas kontrasta ierīce ar objektīvu komplektu
• Stikla objektu galda plāksne
• Metāla objektu galda plāksne darbam ar kultūras butilku
• Trauku turētāja komplekts
• Kalibrēšanas slīdnis
• Krāsu filtru komplekts (zils, zaļš, dzeltens, matēts stikls)
